無(wú)縫鋼花管施工詳細(xì)過(guò)程
一、無(wú)縫鋼花管施工步驟及要求
1.1、施工順序如下：
施工準(zhǔn)備→測(cè)量定位→鉆孔→清孔→澆筑混凝土→插入無(wú)縫→注漿。
1.2、施工方法及技術(shù)要求

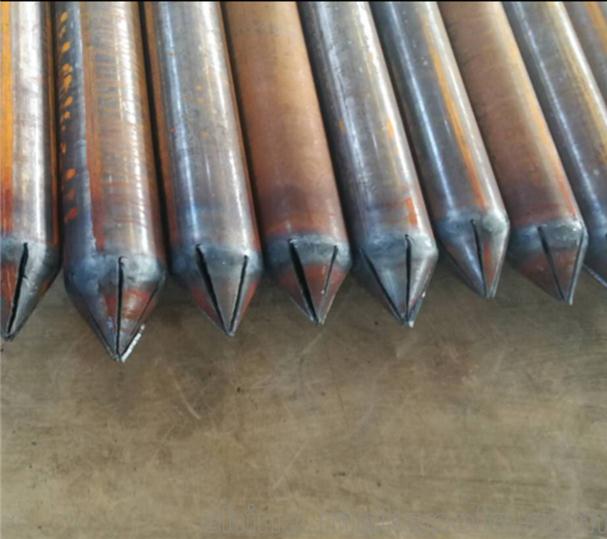

1.2.1、注漿無(wú)縫采用φ42無(wú)縫冷軋鋼管、壁厚4mm，鋼管連接采用對(duì)口焊接或套管連接。無(wú)縫鋼花管布置間距1.2m*1.2m，注漿無(wú)縫鋼花管前端做成尖錐狀，尾部焊接φ6加筋箍，管壁四周鉆8mm壓漿孔，無(wú)縫鋼花管尾部50cm處設(shè)置止?jié){環(huán)，尾部50cm范圍內(nèi)不設(shè)壓漿孔; 1.2.2、注漿無(wú)縫鋼花管上部管口制作安裝一個(gè)密封性好并可方便拆卸的注漿口。注漿口必須裝有可控制的控制閥，可讓注漿無(wú)縫鋼花管內(nèi)的水泥漿保持穩(wěn)定的壓力。
1.2.3、為了提高無(wú)縫鋼花管注漿的效果，在一級(jí)邊坡尚未開挖至坡腳時(shí)，在條件允許的情況下，應(yīng)及時(shí)開始施工，碎落臺(tái)以上為空樁，待無(wú)縫鋼花管注漿完成后，將空樁截去。
1.2.4、注漿無(wú)縫鋼花管注漿前必須對(duì)無(wú)縫鋼花管進(jìn)行封口，封口材料采用摻入速凝劑的水泥砂漿，以提高凝結(jié)速度及強(qiáng)度，封口時(shí)要預(yù)埋一根排氣管。第一次注漿采用42.5級(jí)硅酸鹽水泥砂漿，水灰比1:1，先用PVC管插入孔底進(jìn)行孔壁清孔注漿，注漿后需等孔內(nèi)的殘?jiān)绯龊蠓娇赏Ｖ棺{。此時(shí)觀察水泥漿的狀態(tài)、鋼管內(nèi)是否漏漿，如孔內(nèi)水泥漿下降較快，必須馬上補(bǔ)漿，待水泥漿穩(wěn)定后方可進(jìn)行管內(nèi)注漿。
1.2.5、待第一次注漿穩(wěn)定后，再對(duì)排氣孔進(jìn)行封口，進(jìn)行第二無(wú)縫鋼花管孔內(nèi)的壓漿。按照設(shè)計(jì)要求一般注漿量為0.033m3/m，如注漿量已超過(guò)設(shè)計(jì)的用量，注漿的壓力表還未穩(wěn)定，或者邊坡表面局部出現(xiàn)滲出水泥漿，此時(shí)應(yīng)停止注漿，待水泥漿初凝后再進(jìn)行壓漿。再次壓漿后，還出現(xiàn)上述情況，也應(yīng)停歇注漿，依次循環(huán)將水泥漿壓滿并達(dá)到設(shè)計(jì)壓力。當(dāng)壓力達(dá)到并穩(wěn)定一定時(shí)間后，將管口的控制閥門關(guān)閉，并拆除無(wú)縫鋼花管。
二、無(wú)縫鋼花管注漿異常現(xiàn)象處理
2.1串漿時(shí)及時(shí)堵塞串漿孔，然后可間隔一孔或數(shù)孔灌注。
2.2泵壓突然升高時(shí)，可能發(fā)生堵管，應(yīng)停機(jī)檢查。
2.3進(jìn)漿量很大，壓力長(zhǎng)時(shí)間不升高，應(yīng)重新調(diào)整砂濃度及配合比，縮短膠凝時(shí)間。
三、無(wú)縫鋼花管施工過(guò)程中的安全、質(zhì)量注意事項(xiàng)
施工期間，尤其在注漿時(shí)，應(yīng)對(duì)支護(hù)的工作狀態(tài)進(jìn)行檢查。當(dāng)發(fā)現(xiàn)無(wú)縫鋼花管支護(hù)變形或損壞時(shí)，應(yīng)立即停止注漿，采取措施。 無(wú)縫鋼花管注漿后注漿孔要堵塞密實(shí)。 注漿作業(yè)開始或中途停止超過(guò)30min時(shí)，應(yīng)測(cè)定砂漿坍落度。其值小于30mm時(shí)，不得入罐使用。注漿作業(yè)開始或中途停止超過(guò)3min時(shí)，應(yīng)用水潤(rùn)滑灌漿罐及其管路。
